隨著城市和經濟的發展，交通信號燈發揮的作用越來越大，正因為有了交通信號燈，才使車流、人流有了規范，同時，減少了交通事故發生的概率。然而，交通信號燈不合理使用或設置，也會影響交通的順暢。

  交通信號燈由紅燈、綠燈、黃燈組成。紅燈表示禁止通行，綠燈表示準許通行，黃燈表示警示。交通信號燈分為機動車信號燈、非機動車信號燈、人行橫道信號燈、車道信號燈、方向指示信號燈、閃光警告信號燈、道路與鐵路平面交叉道口信號燈。交通信號燈用于道路平面交叉路口，通過對車輛、行人發出行進貨停止的指令，使各同時到達的人、車交通流盡可能減少相互干擾，從而提高路口的通行能力，保障路口暢通和安全。

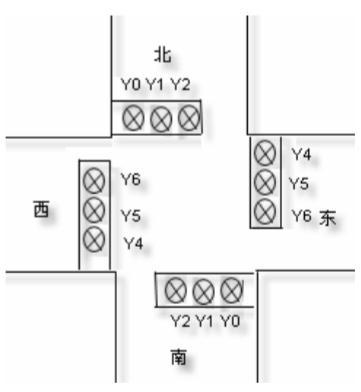

  十字路口交通信號燈現場示意圖如下圖所示，南北和東西每個方向各有紅、綠、黃三種信號燈，為確保交通安全，要求如下：

  1、采用PLC構成十字路口的南北向和東西向交通信號燈的電氣控制。系統上電后，交通指揮信號控制系統由一個3位轉換開關SA1控制。SA1手柄指向左45°時，接點SA1-1接通，交通指揮系統開始按常規正?？刂乒δ芄ぷ?，按照如上圖所示工作時序周而復始，循環往復工作。SA1手柄指向中間0°時，接點SA1-2接通，交通指揮系統南北向綠燈常亮，東西向紅燈常亮。SA1手柄指向右45°時，接點SA1-3接通，交通指揮系統東西向綠燈常亮，南北向紅燈常亮。

  2、正?？刂茣r

  ①當東西方向允許通行（綠燈）時，南北方向應禁止通行（紅燈）；同樣，當南北方向允許通行（綠燈）時，東西方向應禁止通行（紅燈）。

  ②在綠燈信號要切換為紅燈信號之前，為提醒司機提前減速并剎車，應有明顯的提示信號：綠燈閃爍同時黃燈亮。

  ③交通信號燈控制系統啟動后應能自動循環動作。

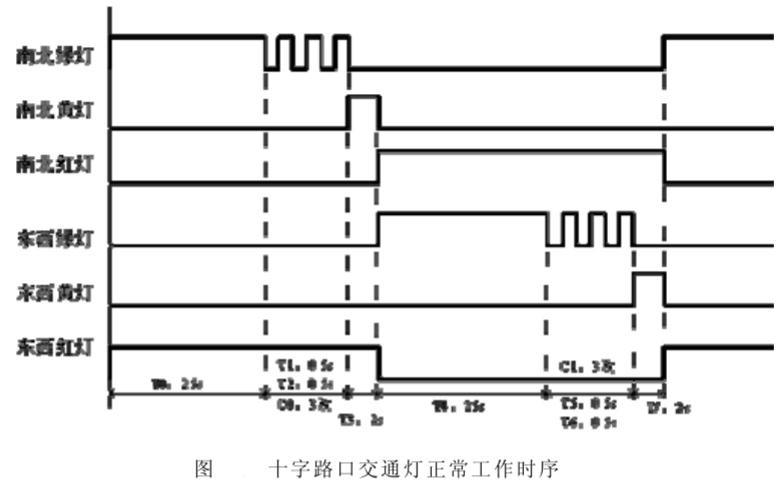

  信號燈動作的時序圖如下所示，它是按交通信號燈置1與置0兩種狀態繪制的，置1表示信號燈點亮。
